| 产品特性：重负荷 | 品牌：程泰机械 | 型号：GVI |
| 售后服务：致电咨询 | 数控机床分类：数控车床 | 主电机功率：37kw |
| 运动方式：1 | 加工尺寸范围：1100mm | 主轴转速范围：500rpm |
| 刀具数量：12 | 控制方式：半闭环控制 | 控制系统：1 |
| 布局形式：立式 | 动力类型：机械传动 | 用途：金属切削 |
| 适用行业：船舶 |

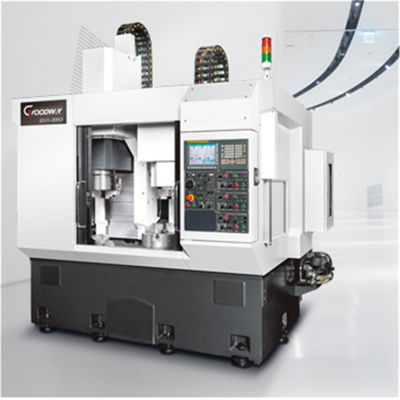

重负荷立式CNC车削中心
结合***的结构设计与高品级核心元件，赋予本系列***的机械刚性与重切削能力，任何重型工件或不易切削材质，车铣复合加工需求，皆可交由 GV-1 系列轻易克服
高强度结构
FEM 有限元素分析
所有结构件皆透过 FEM 有限元素分析，具有设计优化、结构轻量化等优点，确保整机优异的结构刚性。
高张力铸件结构
底座与立柱皆采用高张力米汉纳铸铁，并加上热流平衡设计，能提供较大的防震阻尼及减低变形量，机台不但耐用且具有特别突出的性能表现。
厚实的肋壁立柱
拥有厚实肋壁的一体式立柱稳固的结合于基座 上方，不仅可提供主轴头充裕的支撑刚性，且可缩短刀具与立柱间的距离，减少头部悬伸，强化加工刚性。
精密手工铲花
所有滑板、底座与立柱接触面皆经过精密手工铲花程序，以达成优异的组装精度、结构强度及均衡负载。
高刚性硬轨设计
尺寸的硬轨经热处理与精密研磨，并以大跨距设计达成优异的强度与精度，有效满足重切削与断续车削应用的刚性需求。
| GV-1 系列 |
|---|
| 重要诸元 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 盘面直径 | ? 1,100 mm | ? 1,250 mm | ? 1,600 mm | ? 2,000 mm |
| 旋径 | ? 1,400 mm | ? 1,600 mm | ? 2,000 mm | ? 2,050 mm |
| 车削直径 | ? 1,200 mm | ? 1,350 mm | ? 1,800 mm | ? 2,000 mm |
| 车削长度 | 1,000 mm | 1,300 mm | 1,280 mm | |
| 工作台荷重 | 4,000 kg | 5,000 kg | 8,000 kg | 5,000 kg ( 选配 8,000 kg ) |
| GV-1 系列 |
|---|
| 工件主轴 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 主轴轴承直径 | ? 350 mm | ? 423 mm | ? 580 mm | ? 580 mm ( 选配 690 mm ) |
| 主轴马达功率 ( 连续 / 30 分 ) | 37 / 45 kW | |||
| 主轴变换档数 | 自动 2 段式 | |||
| 主轴转速 | 1 ~ 500 rpm | 2 ~ 350 rpm | 2 ~ 250 rpm | 2 ~ 200 rpm |
| 主轴扭矩 | 10,170 Nm | 17,100 N-m | 23,900 N-m | 23,900 N-m |
| 动力刀具主轴 ( 选用 ) | ||||
| 主轴马达功率 ( 连续 / 30 分 ) | 7.5 / 11 kW | 11 / 15 kW | ||
| 动力刀具主轴转速 | 2 ~ 2,400 rpm | |||
| GV-1 系列 |
|---|
| 一般性规格 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 定位精度 | ± 0.007 / 500 mm ( X & Z 轴 ) | |||
| 重覆精度 | 0.005 mm ( X & Z 轴 ) | |||
| 标准控制器 | FANUC Oi -TF | |||
| 电压 / 功率需求 | AC 200 / 220 + 10% to - 15% 3 相 / 100 KVA | |||
| 油压箱容量 | 50 L | |||
| 冷却水箱容量 | 900 L | |||
| 机器重量 | 20,000 kg | 23,500 kg | 25,500 kg | 27,000 kg |
| 外观 ( 长 × 深 × 高 ) | 3,485 x 3,930 x 5,050 mm | 3,540 x 3,695 x 5,300 mm | 3,790 x 3,950 x 5,300 mm | 4,400 x 4,100 x 5,700 mm |
