| 产品特性：高精密 | 类型：高速龙门加工中心 | 品牌：台湾匠泽 |
| 型号：H16M | 界面语言：中文 | 产品类型：全新 |
| 是否库存：否 | 售后服务：一年质保 | 重量：20000kg |
| 主电机功率：15kw | 主轴转速范围：15000rpm | 定位精度：0.04 |
| 刀具数量：30 | 三轴行程(X*Y*Z)：1600*1300*700 | T型槽尺寸(宽*数量)：22*8 |
| 动力类型：伺服转动 | 布局形式：立式 | 作用对象：零部件 |
| 适用行业：模具 |

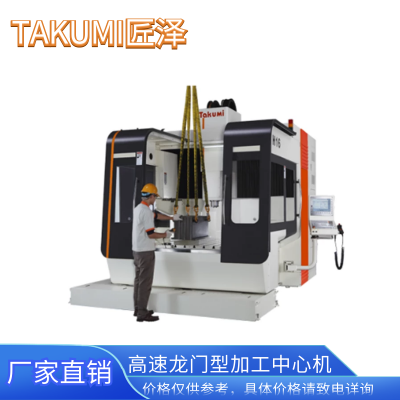

H16
高剛性、高精密的機械結構
底座、立柱、鞍座等主要結構件皆採用高級米漢納鑄鐵製成，並經熱處理消除內應力，確保微量進給之確動性及長久精度保持。
橫樑箱型結構設計，搭配階梯式線軌配置，提供鞍座寬大的結合跨距，確保主軸強大而 安定的切削能力。
三軸採滾柱型精密線性滑軌設計，加減速反應快，進給速率最快達30 m/min。
三軸螺桿採精密預拉設計，有效抑制因溫昇而產生的熱變位，確保定位精度與重覆精度之準確。
主軸頭無配重設計
主軸頭採無配重設計，沒有一般配重塊震動及慣性遲滯現象，進給反應靈敏快速穩定。
Z軸採線軌六滑塊設計，確保長時間運轉之精度與使用壽命。
高精密、高性能主軸
內建式自動溫度補償裝置(選配IBAG主軸)，有效降低因溫昇而產生的熱變位，確保加工精度之準確性。
主軸冷卻系統確保主軸在運作時溫度的穩定，有效抑制主軸溫昇，達到加工的精度。
後沖水和油水分離設計
配置捲屑螺桿及後沖水系統，可快速清除切屑，減少切屑殘留問題。
底座配置油水分離設計，切削水箱附油水分離裝置，有效延長切削液使用壽命。
自動換刀系統
搭選配30刀凸輪刀庫。
| 項目 | 單位 | H16 |
| 行程 | ||
| X軸 | mm | 1600 |
| Y軸 | mm | 1300 |
| Z軸 | mm | 700 |
| 主軸鼻端到工作台距離 | mm | 200 - 900 |
| 雙柱間距離 | mm | 1500 |
| 工作臺 | ||
| 工作臺面積 | mm | 1900 x 1300 |
| 工作臺荷重 | kg | 6000 |
| T型槽（寬度 x 間距 x 數量） | mm | 22 x 160 x 8 |
| 主軸 | ||
| 主軸型式 | - | 直結式 |
| 主軸轉速 | rpm | 15000 |
| 主軸馬達（連續 / 30分鐘額定） | kW | 15 / 18.5 |
| 主軸錐度 | - | BBT40 |
| 進給 | ||
| 快速進給速率 （ X / Y / Z） | m/min | 30 / 30 / 30 |
| 切削進給速率 | mm/min | 1~20000 |
| 三軸馬達功率 （ X / Y / Z） | kW | 14 / 5.5 / 5.5 |
| ATC&刀庫 | ||
| 刀庫型式 | - | 刀臂式 |
| 刀庫容量 | pcs | 30 |
| 刀徑（ 相鄰刀 / 空鄰刀） | mm | 75 / 120 |
| 刀具長度 | mm | 300 |
| 刀具重量 | kg | 7 |
| 刀柄 | - | BBT40 |
| 拉栓 | - | MAS 1 |
| 空間與系統需求 | ||
| 氣壓需求 | kgf/cm? | 6 |
| 電力需求 | kVA | 75 |
| 機器淨重 | kg | 20000 |
| 占地面積 （寬 x 長 x 高） | mm | 4650 x 4400 x 4000 |
