| 产品特性：高性能 | 品牌：台湾程泰 | 型号：GV-500系列 |
| 售后服务：整机保修一年 | 数控机床分类：数控车床 | 主电机功率：15-18.5kw |
| 运动方式：1 | 主轴转速范围：330*1200rpm | 刀具数量：12 |
| 控制方式：半闭环控制 | 控制系统：fanuc knd | 布局形式：立式 |
| 动力类型：电动 | 用途：金属切削 | 适用行业：通用 |

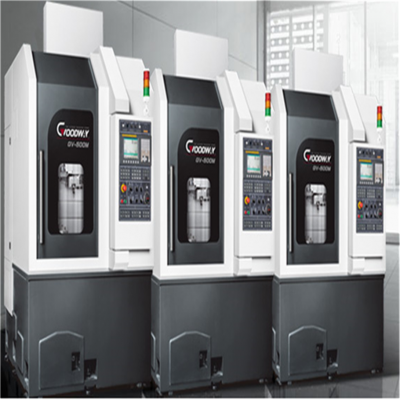

高速立式 CNC 车削中心
挟带着***的工具机科技与精密的切削性能，程泰 GV-500 系列高速立式 CNC 车床，以高刚性结构结合精密线轨为基础，同时搭载伺服定位刀塔与可达 883 N-m 扭矩输出之***主轴，使得本系列能以精巧的机型尺寸提供您强悍的切削性能。此外，另可选用 GV-500X 双主轴双刀塔系列搭配自动上下料系统，加工多工序之圆盘形工件可一气呵成，减少工件夹持设定时间，大幅提高生产效益，轻易达成您今日及未来的各种加工需求。
全包覆式防护钣金将削车铁屑与冷却液隔离在机床内，提供您安全干净的工作环境。
低重心结构设计与可 90 度旋转之控制器面板，提升您上下料工件之便利性以及人性化操作介面。
3.3 m2之机台占地面积，搭配后出式除屑机，不仅提高您厂房空间利用率，亦方便您规划铁屑输送带系统。
| GV-500 系列 |
|---|
| 重要诸元 | GV-500 |
|---|---|
| 旋径 | ? 650 mm |
| 车削直径 | ? 520 mm |
| 标准车削直径 | ? 325 mm |
| 车削长度 | 520 mm |
| 夹头尺寸 | 12" ( 选用 15" ) |
| GV-500 系列 |
|---|
| 主轴 | GV-500 |
|---|---|
| 主轴轴承直径 | ? 130 mm |
| 主轴鼻端 | A2-8 |
| 主轴马达功率 ( 连续 / 30 分 ) | 低速 : 11 / 18.5 kW ; 高速 : 15 / 18.5 kW |
| 马达全马力输出转速 | 低速 : 400 rpm ; 高速 : 575 rpm |
| 主轴传动方式 | 皮带带动 |
| 主轴转速 | 3,000 rpm |
| 主轴全马力输出转速 | 低速 : 200 rpm ; 高速 : 288 rpm |
| 主轴扭矩 ( 连续 / 30 分 ) | 低速 : 525 / 883 N-m ; 高速 : 498 / 614 N-m |
| GV-500 系列 |
|---|
| X & Z 轴 | GV-500 |
|---|---|
| X 轴行程 | 350 mm |
| Z 轴行程 | 550 mm |
| X / Z 轴快速进给 | 24 m/min. |
| 滑轨型式 | 线性滑轨 |
| 进给率 | 5 m/min. |
| X 轴伺服马达 | 1.6 kW ( 2.1 HP ) |
| Z 轴伺服马达 | 3.0 kW ( 4.0 HP ) |
| X 轴滚珠螺杆直径 / 螺距 | ? 32 / 8 mm |
| Z 轴滚珠螺杆直径 / 螺距 | ? 40 / 8 mm |
| X / Z 轴推力 | 644 / 958 kgf |
| GV-500 系列 |
|---|
| 一般性规格 | GV-500 |
|---|---|
| 标准控制器 | FANUC Oi -TF |
| 定位精度 | 0.01 mm |
| 电压 / 功率需求 | AC 220 V / 40 KVA |
| 油压箱 / 冷却水箱容量 | 50 / 250 L |
| 冷却帮浦 / 水压 | 切屑液 : 0.48 kW / 10 Kg/cm? |
| 冲屑液 : 0.76 kW / 5 Kg/cm? | |
| 机器重量 | 5,000 kg ( GV-500 ) / 11,000 kg ( GV-500X ) |
| 机台尺寸 ( 长 x 宽 x 高 ) | 1,520 x 2,200 x 2,375 mm ( GV-500 ) / 3,100 x 2,200 x 2,375 mm ( GV-500X ) |
本公司保留因技术需求，随时更改内容及文字之权利
